マツダ・RX-7・タイプRS(FD3S)の前後バンパーの破損修理 Mazda RX-7 Type RS (FD3S)

 マツダ・RX-7・タイプRS(FD3S)、の
 前後バンパーの破損修理を行いました。

 入庫のついでに、社外品ホイールから
 純正ホイール(中古)4本への交換も行いました。
マツダ・RX-7・タイプRS(FD3S)の前バンパーの破損  前バンパーの下側には亀裂が入っていました。
マツダ・RX-7・タイプRS(FD3S)の左前フェンダーの歪み  バンパー破損の衝撃で左前フェンダーの建付けが
 狂ったとのことで、その調整も行いました。
マツダ・RX-7・タイプRS(FD3S)のフェンダーライナーの隙間  フェンダーライナーとフェンダーパネルとの隙間が
 完全に空いていました。
 この分だけ全体に狂いが出ているようでした。
マツダ・RX-7・タイプRS(FD3S)のリヤバンパーの破損  こちらはリアバンパーの詳細。
 リアは破けてはいなかったので、車に着けたままで
 修理することになりました。

 今回の破損でマフラーのフィニッシャーも曲がって
 いたので、それも修理することになりました。
マツダ・RX-7・タイプRS(FD3S)のリヤバンパー中央の傷 マツダ・RX-7・タイプRS(FD3S)のリヤバンパー角の傷
マツダ・RX-7・タイプRS(FD3S)の前バンパーのレインフォース  フロントバンパーを外してみると、
 内部のレインフォースに数か所割れが見つかりました。
 今回破損したのとは逆側の割れが特に酷く、、、
 おそらく前のオーナーの方がバンパーフェイスだけを
 直して、レインフォースは壊れたまま組み上げて
 いたようです。
マツダ・RX-7・タイプRS(FD3S)のレインフォースの割れ マツダ・RX-7・タイプRS(FD3S)のレインフォースの割れ左側
マツダ・RX-7・タイプRS(FD3S)のバンパー  破け修理のために外した前バンパー。
マツダ・RX-7・タイプRS(FD3S)のバンパーの破け  破けた個所の詳細。



 亀裂は、バンパー裏側から
 専用の接合剤でくっつけました。
マツダ・RX-7・タイプRS(FD3S)の前バンパーの裏側 マツダ・RX-7・タイプRS(FD3S)の前バンパーの割れの接合
マツダ・RX-7・タイプRS(FD3S)の前バンパーのヒビをチェック  割れの接合ができたところで、
 表面の修理に入ります。

 傷になっているところ以外にも、破損の衝撃で
 細かいヒビが発生していました。
 研磨する範囲の目安とするために、
 ヒビを赤いマジックでチェックしています。
マツダ・RX-7・タイプRS(FD3S)の前バンパーを修理  細かいヒビを研磨で滑らかに削ります。
マツダ・RX-7・タイプRS(FD3S)の前バンパーにパテ付け  専用のパテを付けて、さらに平滑に研磨して
 サフェーサーを塗装します。

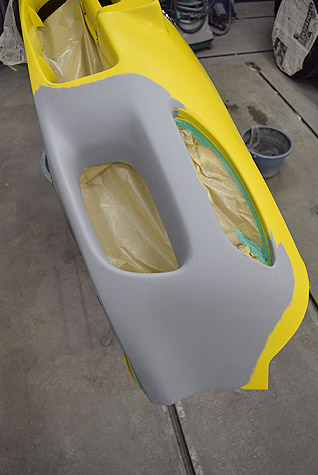

マツダ・RX-7・タイプRS(FD3S)の前バンパーにサフェを塗装  下地のサフェーサーが塗り上がりました。
マツダ・RX-7・タイプRS(FD3S)のリヤバンパーにパテ付け  リヤバンパーも同じように、樹脂パーツ専用パテを
 つけて直していきます。
マツダ・RX-7・タイプRS(FD3S)のリヤバンパーにサフェを塗装  パテを平滑に研磨して、下地のサフェーサーを塗装。

 この後、本塗り塗装の準備に入ります。
マツダ・RX-7・タイプRS(FD3S)のリヤバンパーを塗装  リヤバンパ―にボディ色のサンバースト・イエローを
 ペイントしました。
マツダ・RX-7・タイプRS(FD3S)の前バンパーを塗装  フロントバンパーにもサンバースト・イエローを
 ペイントしました。
マツダ・RX-7・タイプRS(FD3S)のレインフォース修理  レインフォースの割れについては、前オーナーが
 割れたまま付けていたようなので、このまま使用しても
 良いようにも思いましたが、お客様からの「この機会に
 直しておきたい」とのご希望で修理することになりました。

 一応、新品のレインフォースの値段を調べたところ、
 ¥69000+税 と、かなり高価でした。
 前オーナーが割れたまま使っていた理由が分かりました。
マツダ・RX-7・タイプRS(FD3S)のレインフォースの割れ中央  外してみると、バンパー下側にも割れがあることに
 気が付きました。
 この際なので、そちらも修理しました。
マツダ・RX-7・タイプRS(FD3S)のレインフォースの割れ左側 マツダ・RX-7・タイプRS(FD3S)のレインフォースの割れ右側
マツダ・RX-7・タイプRS(FD3S)のレインフォースの修理の詳細  割れた個所を接合剤でくっつけたところ。

 かなりガッチリ接合できたと思います。
マツダ・RX-7・タイプRS(FD3S)のレインフォースの修理B マツダ・RX-7・タイプRS(FD3S)のレインフォースの修理

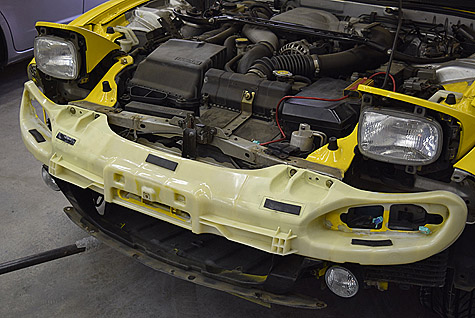

マツダ・RX-7・タイプRS(FD3S)のレインフォース  修理したレインフォースを車体に組み付け。
マツダ・RX-7・タイプRS(FD3S)のマフラーの変形キズ  マフラーのフィニッシャーの曲がりも鈑金しました。
 当て板とハンマーを使ってトンカン叩いて・・・、
修理の終わったマツダ・RX-7・タイプRS(FD3S)のマフラーエンド  鈑金の完了したマフラー・フィニッシャー。
 キレイな円に整形できました。
エンケイ製アルミホイール  ホイール4本の交換も行いました。
 入庫時にはエンケイ製のホイール4本が入っていました。
マツダ・RX-7・タイプRS(FD3S)の純正ホイールに新品タイヤを組み込み  これが今回交換した中古の純正ホイール4本です。
 年代の割りに良い状態の物が見つかりました。
 ホイールサイズは、当時の17インチ/8.5J2本と、8J2本。
 ついでなので、グッドイヤー・イーグル・レブスペックRS-02
 の新品タイヤ4本・前235/45R17・後255/40R17を
 組んでの取り付けとなりました。
 タイヤサイズも当時の純正サイズになります。

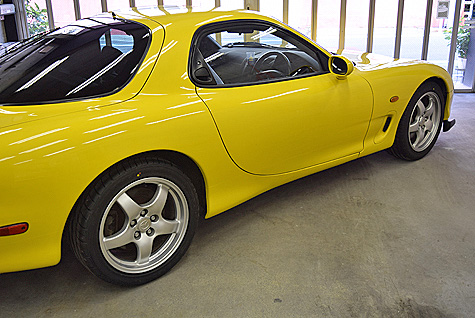

純正ホイールを装着したマツダ・RX-7・タイプRS(FD3S)  新品タイヤを組んだ純正ホイール4本と、
 その他、全てのパーツを組み付けて完成。
完成したマツダ・RX-7・タイプRS(FD3S)の前バンパー  リップスポイラーは新品の純正スポイラーに交換しました。
 (プラ素地・黒の仕上げが当時の仕様になります)

 左フロントフェンダーの建付けも調整しておきました。
マツダ・RX-7・タイプRS(FD3S)のリヤバンパーが完成  リアバンパーのエンブレム3点は、新品部品に
 交換しています。

 この度は東京下町の板金屋・和光自動車鈑金を
 ご利用頂きありがとうございました。
 今後も腕のいい、上手な工場を目指して日々
 精進していきます。
マツダ・RX-7・タイプRS(FD3S)を後ろから撮影 マツダ・RX-7・タイプRS(FD3S)を前から撮影
